計算機控制試壓泵
類別：計算機控制試壓泵
廠家：四川思凱達機械設備有限公司
地址：四川省成都市高新區永豐路24號
咨詢熱線：028-82448381
技術熱線：18980419018
產品說明
鑒于目前同行業很多試壓泵廠家都是直接使用PLC可編程邏輯控制器自帶的功能軟件，來冒充試壓泵專業控制軟件，往往是一個模板軟件，幾百家用戶一樣的界面，一樣的報表。思凱達試壓泵計算機壓力控制采集軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，用戶的實際需求專業設計、定制、增添任意功能以及試壓報表，軟件為開放式，由客戶提出技術要求，界面功能為任意，以雙方最終溝通需方認可的界面為準，在不涉及硬件成本的前提下，軟件終身免費升級。
試壓泵計算機控制膠管高壓測試系統方案
一、設備的使用條件：
1、設備可在需方不必增加其它設施的情況下可正常安裝使用；
2、環境溫度：-5℃~42℃；
3、試驗介質: 水或濃度較低的油類；
4、設計耐壓:130MPa；
5、測試溫度：常溫；
6、壓力測量精度：精準度為滿量程千分之一；
7、本系統采用的是150MPa精度為FS 0.1%的壓力傳感器；
8、本系統采用的是160MPa精度為1.6級150圓不銹鋼的耐震壓力表；
9、本系統的整體控制精度為FS 0.3-0.5%；
10、電源：AC380/220V,50Hz；
11、相對空氣濕度要求：≤70-90%。
本套設備的主要功能參照試壓泵國標文件非標制作。
其中參考試壓泵執行標準：
JB/T9089-1999試壓泵
JB/T53194電動試壓泵 產品質量分等
GB-T9234-1997機動往復泵
GBT 7784-2006 機動往復泵試驗方法
二、設備配置部分技術參數及詳細功能描述：
設備概述：本設備根據需方技術要求非標制作：
設備主體由計算機控制系統、3D-SY130MPa型電動試壓泵、及高壓遠控閥組三部分組成。其中電動試壓泵泵組脫離計算機控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。
計算機控制系統距離電動試壓泵根據安裝現場而定，通過電線電纜及數據線與電動試壓泵泵組相連，高壓遠控閥組通過高壓膠管或高壓不銹鋼金屬硬管及數據線與電動試壓泵和計算機控制系統相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整。
本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和高壓電磁閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護。

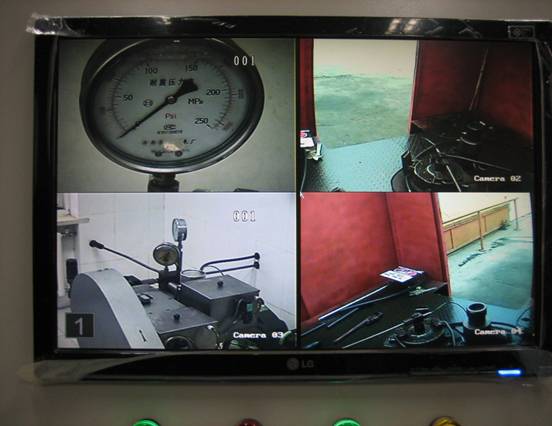

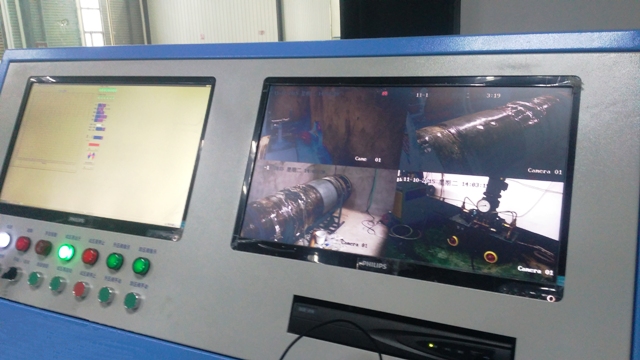

本系統采用高清視頻監控系統由四路高清攝像組成，采用目前國內最先進的網絡硬盤錄像機與高清攝像系統組成，還可連入局域網或國際互聯網，可實現車間、辦公室以及有互聯網接入的任何地方遠程登陸進行操控（甚至在手機上都可完成），通過計算機控制試壓軟件及高清攝像系統實現了對壓力測試及監控的遠程操控和異常診斷。

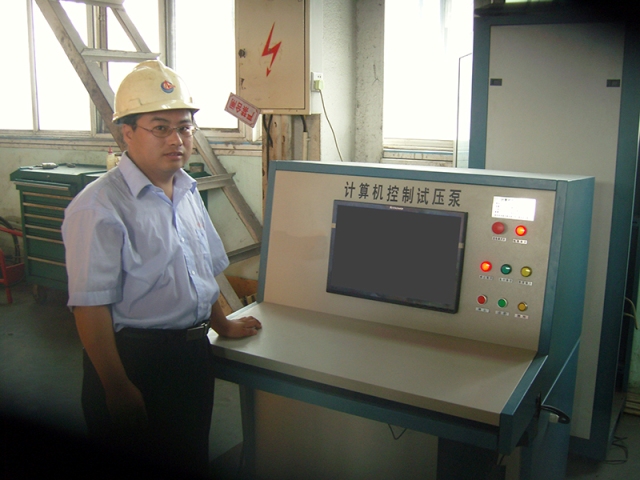

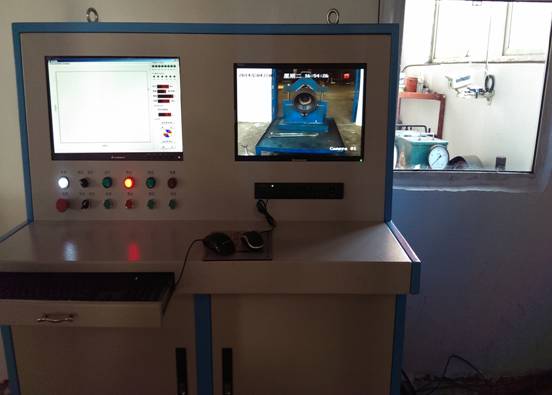

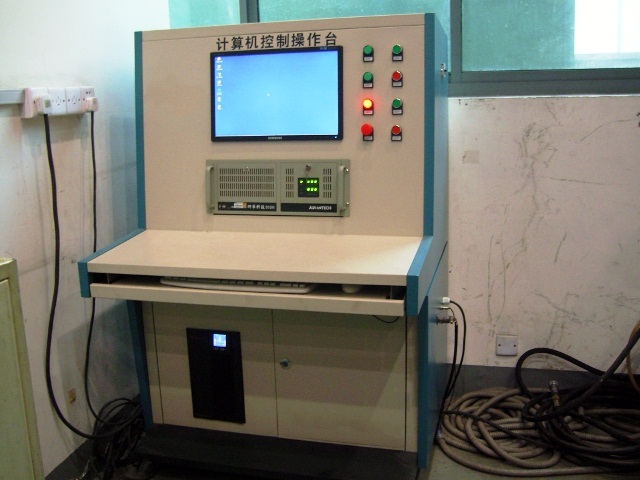

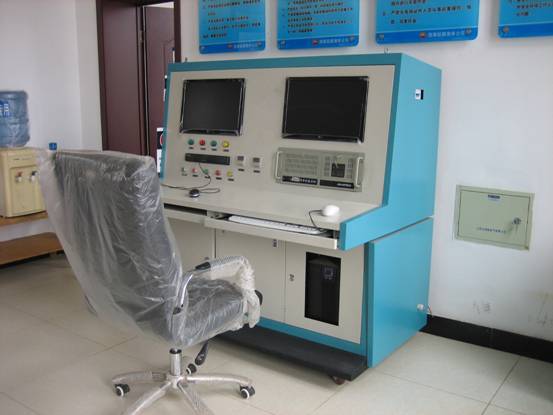

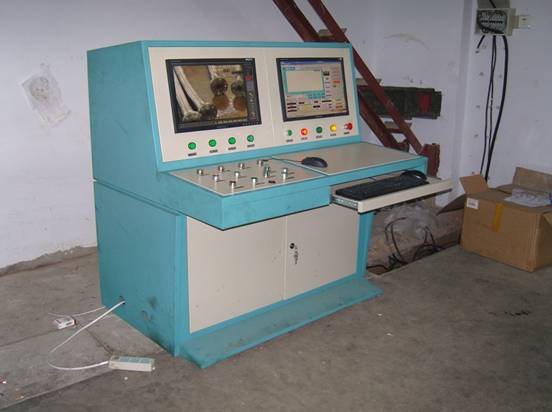

以下是計算機控制試壓泵計算機操作臺及高清視頻監控系統僅供參考，具體請以實物為準：
 |
以下是計算機控制試壓泵計算機操作臺及高清視頻監控系統僅供參考，具體請以實物為準：
 |
計算機控制膠管高壓測試系統具體配置如下：
|
名稱 |
明細項 |
數量 |
單位 |
備 注 | |
|
設 備 類 |
計 算 機 控 制 系 統 |
計算機 |
1 |
套 |
飛利浦20寸寬屏液晶顯示器聯想商用機 |
|
打印機 |
1 |
臺 |
聯想或惠普系列 | ||
|
監控系統顯示器 |
1 |
臺 |
飛利浦20寸液晶顯示器 | ||
|
高清網絡攝像機及網絡硬盤錄像機及支架電源配件 |
4 |
套 |
海康威視，索尼高清攝像頭 | ||
|
湖南宇航壓力傳感器 |
1 |
支 |
150MPa精度為FS0.1% | ||
|
試壓泵控制系統 |
1 |
套 |
試壓泵控制器核心 | ||
|
美國進口HIP高壓氣控閥 |
1 |
套 |
20000PSI,通徑4.用于遠控閥組 | ||
|
美國進口HIP高壓單向閥 |
1 |
套 |
20000PSI通徑6，用于遠控閥組 | ||
|
高壓遠控閥組 |
1 |
套 |
將氣控閥單向閥加連接管匯組合一體 | ||
|
150MPa電接點壓力表 |
1 |
塊 |
1.6級150圓不銹鋼徑向 | ||
|
高壓管匯相關備件等 |
1 |
套 |
一套 | ||
|
松下7.5KW變頻器 |
1 |
只 |
控制5.5KW變頻電機 | ||
|
雙計算機操作臺 |
1 |
臺 |
思凱達出品 | ||
|
電動試壓泵 |
1 |
臺 |
3D-SY150/130Mpa思凱達出品 | ||
|
配電控制系統及設備相關配件 |
1 |
套 |
根據設備實際應用定制 | ||
|
軟件
|
計算機數據采集和控制軟件 |
1 |
套 |
專用計算機采集試壓軟件 | |
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
 |

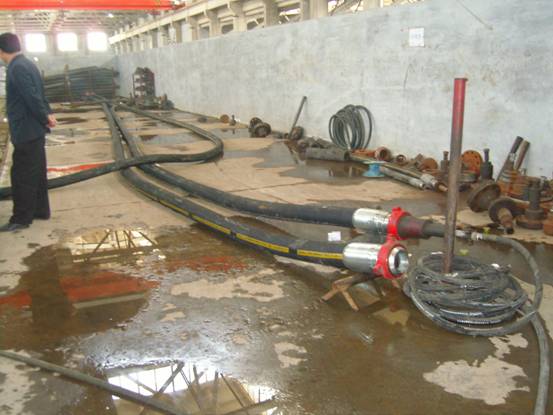

景渤石油機械耐火水龍現場測試照片！
設備配套試壓泵的詳細技術參數：

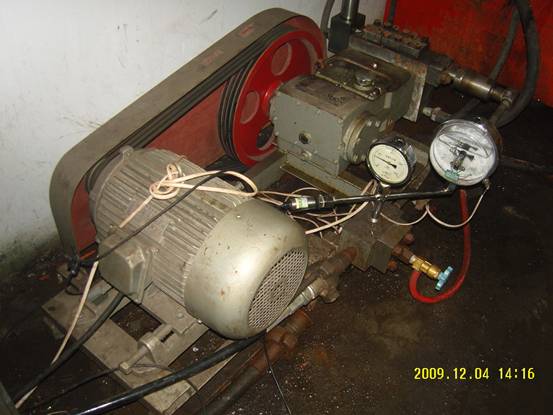

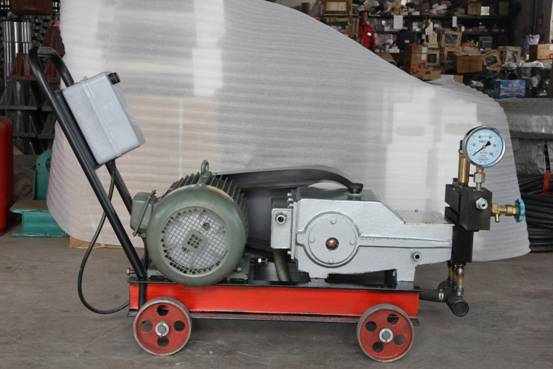

3D-SY150/130MPa電動試壓泵實物圖，具體請以到貨實物為準。
|
型號 |
額定壓力（Mpa） |
流量 （L/h） |
功率（KW） |
電壓（V） |
頻率（HZ） |
重量（kg） |
|
3D-SY150/130MPa |
130 |
150 |
5.5 |
380 |
0-50 |
180 |
試壓泵部份型號: 3D-SY130MPa電動試壓泵；
技術參數：額定壓力130MPa，額定流量150L/h；
試壓泵電機：5.5KW普通電機；
試壓泵控制系統：帶本地手動啟停控制功能和計算機遠程控制啟停功能；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋高壓膠管；
試壓泵出口單向閥：美國進口HIP高壓單向閥；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
電接點壓力表：1.6級150圓不銹鋼160MPa；
高壓膠管：5米；

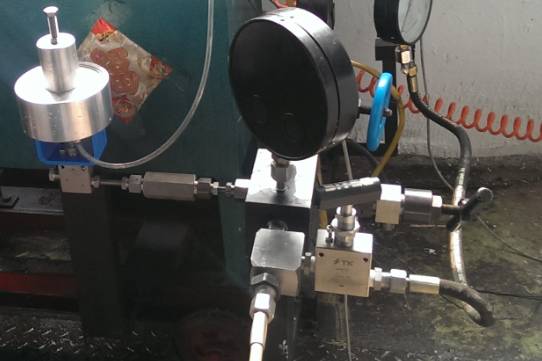

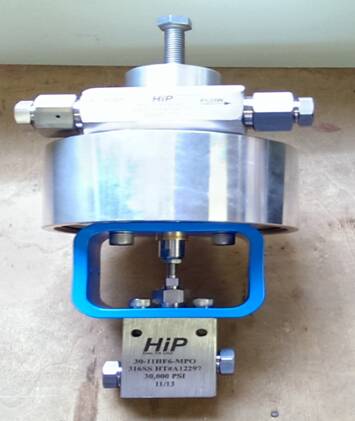

原裝進口美國HIP高壓氣控閥，圖片僅供參考具體請以到貨實物為準。

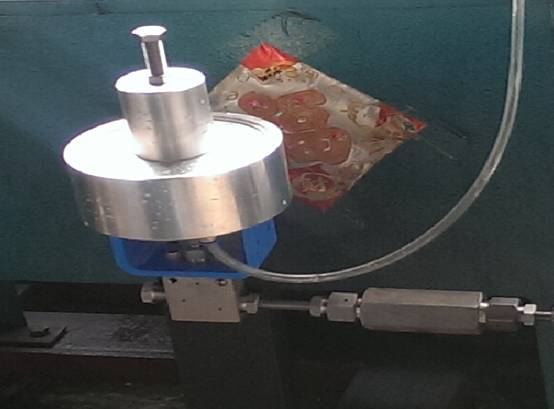

原裝進口美國HIP高壓氣控閥，圖片僅供參考具體請以到貨實物為準。

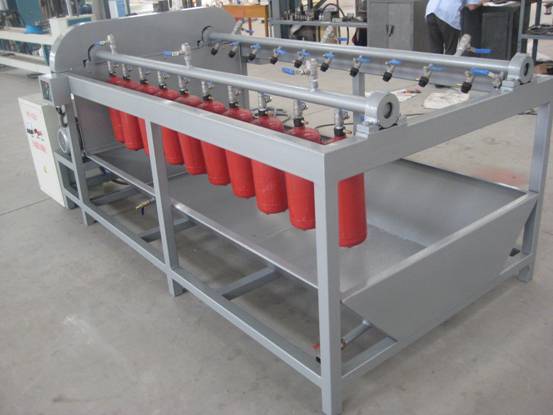

另外關于多根膠管試壓做工裝夾具可參考以下我公司做的滅火器多路水壓試驗臺
1、 設備的功能及技術參數
本控制系統的計算機壓力采集控制軟件的主要功能參照客戶產品的API標準設計：軟件界面及控制內容由用戶提出要求，我們完成功能。并提供日后升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件，待用戶能提出最終的軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下，可免費為需方升級。）
a） 靜壓試驗；（最大試驗壓力130MPa）；
b） 爆破試驗；（最大試驗壓力130MPa）；
c） 壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫停”、“卸壓”、“手動調壓”等；
d） 本試壓系統采用電動試壓泵安全閥超壓自動起跳和采用防震電接點壓力表來進行系統限壓安全保護。
e） 卸壓安全保護；通過遠程控制閥組自動泄壓或試壓泵手閥動進行卸壓；
f） 試驗程序及參數預輸入功能，按照被測試鋼管設定典型的試驗程序有：
Ø 恒速升壓—保壓—泄壓
Ø 恒速升壓—直至爆破。
Ø 恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；
Ø 多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至達到試驗標準壓力；
Ø 試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。
g） 出現緊急停機，能夠手動泄除試樣及設備內部壓力。
h） 升壓速度：可調，能保持恒定。
i） 軟件的使用者有各自的帳戶和密碼。

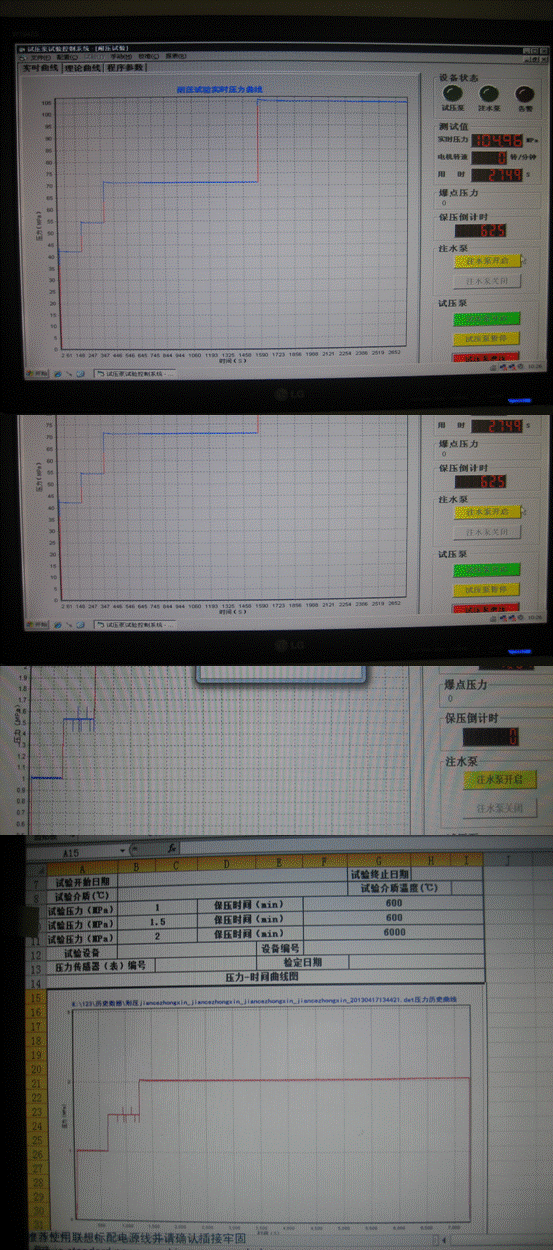

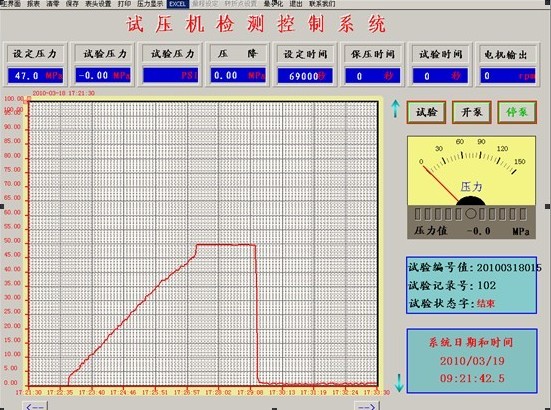

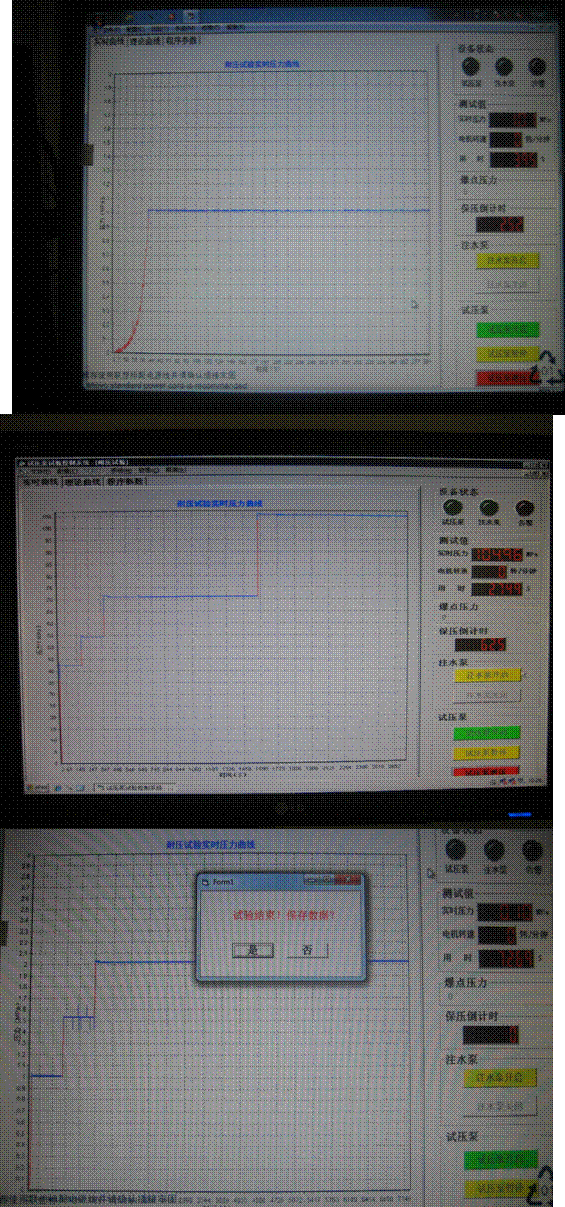

以上為08-11年景渤石油機械的試壓界面。

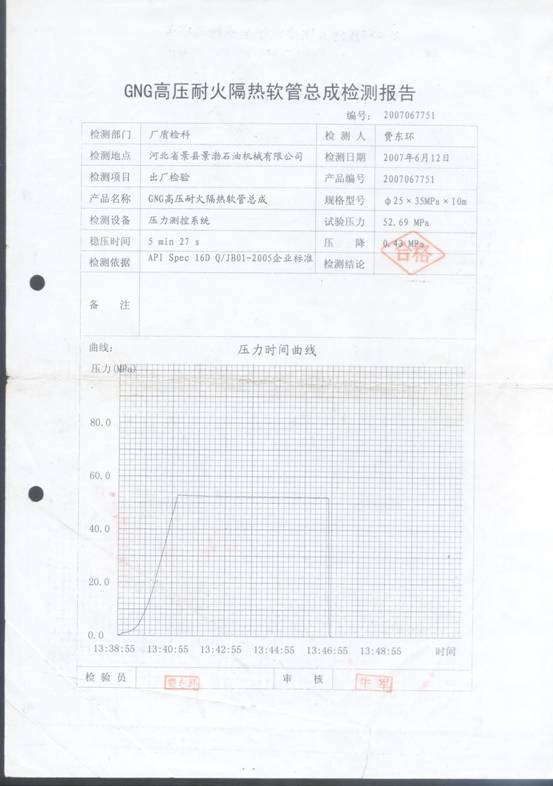

以上是景渤石油機械試壓報表，本系統試驗報表由客戶提供模版，開放式制作。

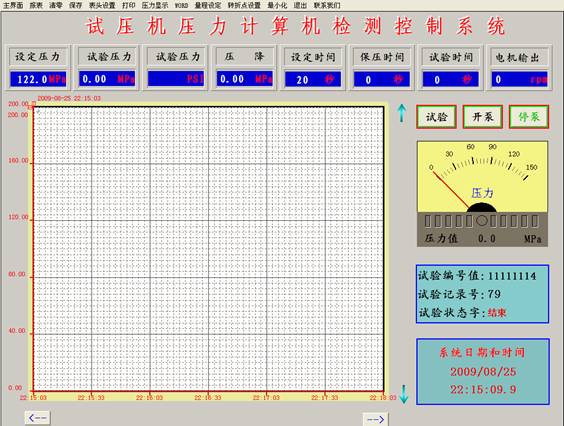

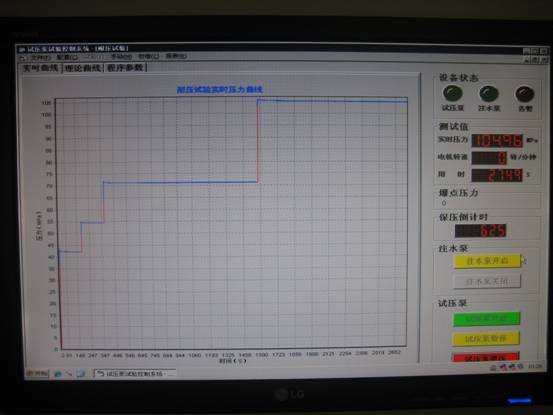

以下是西伯力與恒安泰2013年做API認證時的試驗界面：
 |
以上為西伯力和恒安泰的試壓軟件界面，圖片僅供參考具體請以實物為準。
以下為我公司通用軟件的技術參數：

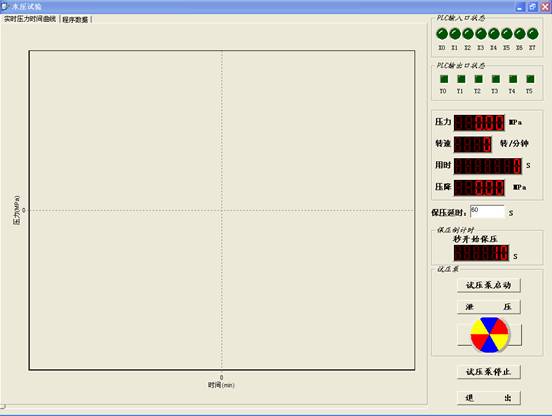

技術方案附件：計算機控制軟件一些基本功能，圖片僅供參考具體請以實物為準。系統控制軟件操作界面說明及系統軟件的參數設置：
本系統內置本公司自主研發的專用控制軟件，操作界面人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、保壓時間等各種試驗參數。完善的人機交互界面，制定試壓方案后會通過彈出窗口的形式引導操作員完成實驗。通過對話框上“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與安全。軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，以雙方最終溝通需方認可的界面為準。

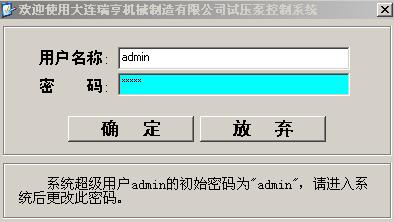

1、登錄：系統自動生成一個超級用戶，用戶名和密碼為admin，進入系統后，通過增加修改刪除用戶等操作，用戶可自己增加刪除修改用戶名稱密碼級別等。

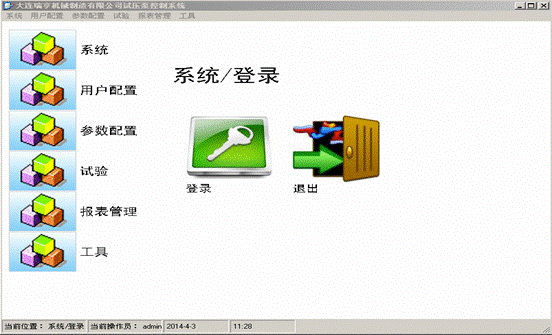

2、系統登錄和退出
登錄：可以按其他用戶名重新登錄。退出：退出軟件。

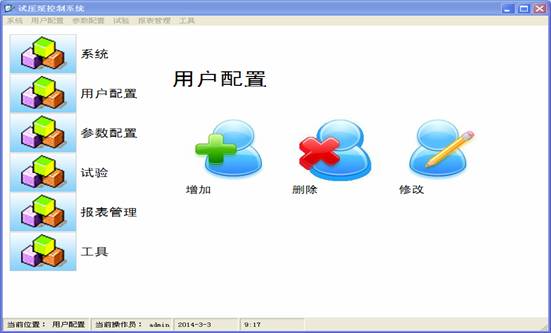

3、用戶配置，只有管理員用戶才能進行用戶配置

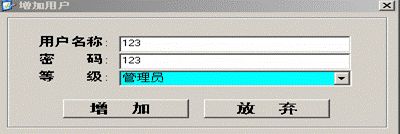

增加刪除修改：
用戶名稱是唯一的，如果已經有此用戶，不能再增加同一用戶名稱。正在登錄的用戶不能被刪除。

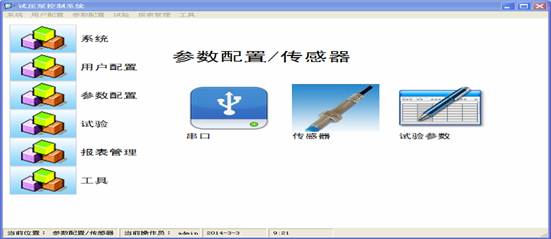

4、參數配置：只有管理員用戶才能進行參數配置
（1）串口配置：
地址為PLC的地址
端口號為PC和PLC連接用的串口的端口號
波特率、校驗、數據位、停止位應和PLC的對應（本機串口端口號是1）

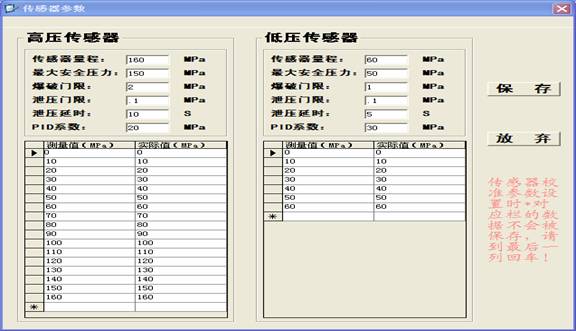

（2）傳感器配置：
配置高壓傳感器和低壓傳感器。
量程為傳感器量程，最大安全壓力應不超過傳感器量程，爆破門限是指在100毫秒內壓力下降爆破門限所設定值以上認為是爆破。泄壓門限是指泄壓到設定門限以下認為泄壓結束。泄壓延時是指泄壓到泄壓門限后繼續泄壓設定時間后停止泄壓。PID系數設定范圍為10-50。數值越小，打壓速度會越慢，反之速度會快，對于小容器，應選小的系數，大容器應選大的系數。傳感器校準填入測量值和實際值。至少要包含0和量程兩個值，*對應欄的數據不會被保存。

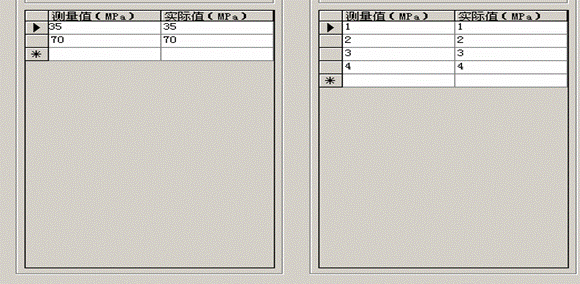

本軟件，可以對壓力表和傳感器互相進行校驗。將壓力表實測的壓力值填入格中實際值和測量值一一對應，為保證精度需要多采集幾個壓力點來設置，如下圖：

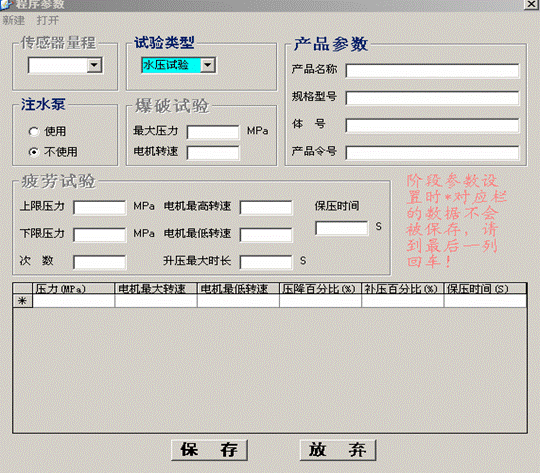

（3）試驗參數

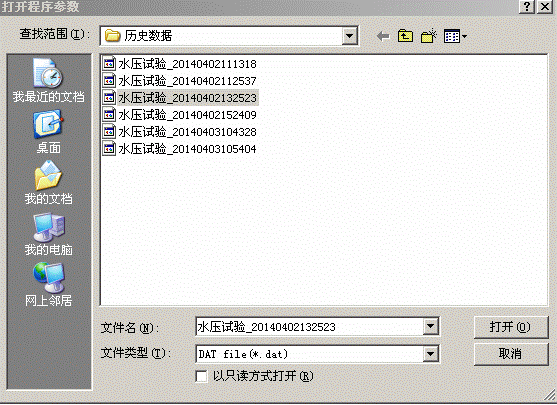

包括新建試驗參數和打開已經配置的試驗參數
數據保存在安裝目錄下的 程序數據子目錄下，文件類型為.dat.。
選擇試驗類型，產品參數等。根據不同試驗類型，會有不同參數需要配置。水壓試驗必須填壓力階段參數，爆破試驗如果需要階段打壓再爆破也要填階段壓力參數。壓降百分比是指保壓時間內下降的壓力超過設定百分比被認為不合格。補壓百分比是指保壓時間內壓力下降超過設定百分比，系統自動啟動試壓泵補壓。
 |

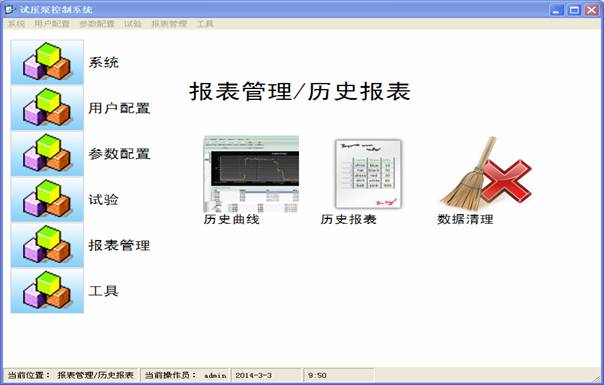

報表管理
報表管理功能包含：歷史曲線、歷史報表、數據清理三個選項。

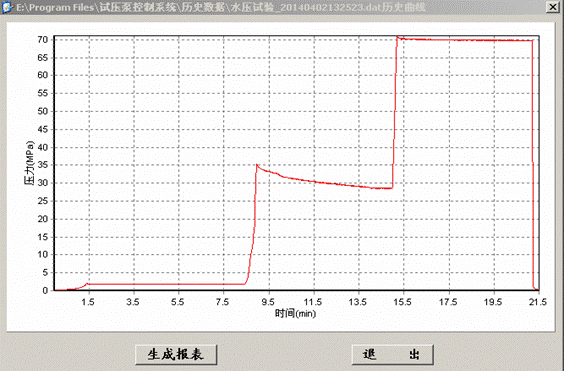

歷史曲線顯示保存的打壓數據曲線，并可產生歷史報表
可點擊生成報表
 |

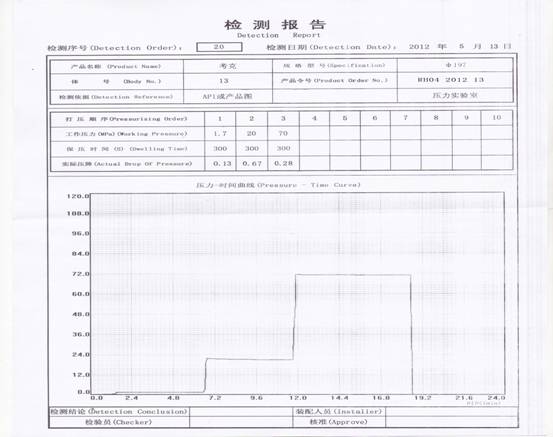

以上為客戶提供的試壓報表。僅供參考，具體請以實物為準。
本系統試驗報表由客戶提供模版，開放式制作。

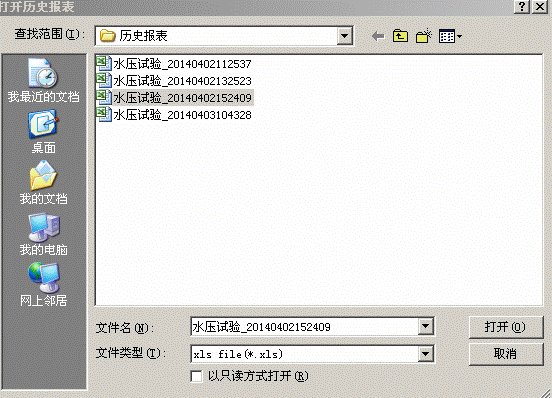

歷史報表顯示歷史報表，數據清理可以刪除歷史數據和程序數據

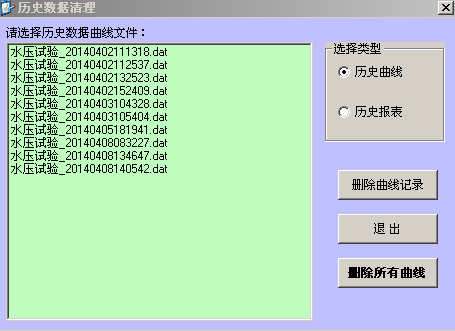

數據清理：點擊數據清理可選擇需要刪除的歷史曲線與歷史報表。（慎用）

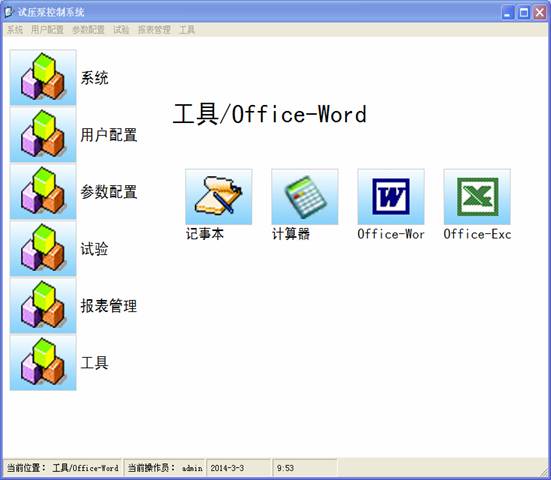

常用的工具軟件
注：
1.本系統如果需要做試驗補以前的歷史數據的話，可通過修改計算機時間的辦法來實現。
2.本系統可以通過設定壓力傳感器不同的參數來實現與實際壓力成倍數的試驗（多用于低壓高顯示）
3.本系統如需手動控制試壓泵打壓，需要將手動自動旋鈕扭至手動即可，
以上是軟件的一些基本功能，圖片僅供參考。請以實物為準！
